條文說明

8 木結構

8.1 一般規定

8.1.1 木結構修繕前的復查是很有必要的。因查勘時條件所限，不可能對有關構件和部位全部直觀檢查，所以施工前應復查被加固構件損壞情況、部位、規格尺寸以及相關構件。

木結構修繕施工比較復雜，要求嚴格，所以要求施工前制定施工方案，其中包括已損壞結構的處理、臨時支撐結構的設置、施工技術、施工順序、安全措施等。

8.1.2 必要時應設臨時支撐或卸除上部荷載，是減少被修繕構件的承載，創造施工中的安全條件的有效措施之一。本次修訂條文中增加了臨時支撐的有關規定。

8.1.3 把補強損傷構件恢復到查勘設計要求的位置，按每個構件實際尺寸套樣編號才能確保達到預期的修繕效果。

8.1.4～8.1.6 對木結構修繕補強關鍵施工技術提出具體的要求。

8.1.7 白蟻和蟲害在全國分布較廣，由于各地區氣候條件、地理環境的不同，白蟻的種類和防治的方法也不同。一般各地都設有專門的白蟻防治機構。因此，在施工過程中發現白蟻，應及時委托白蟻防治專業單位進行處理。

8.1.8 對木結構修繕工程的防護和防火提出要求。

8.2 木柱

8.2.1 嵌入墻內的木柱截面，有方形、圓形及全嵌、半嵌結構形式。由于房屋的變形、木柱根的腐朽下沉在木柱加固前需要重新扶正，施工時一般需拆開砌體才能施工。

8.2.2 本條規定了木柱接墩柱的施工要求。

8.2.3 搭接榫連接，見圖17。

?

?

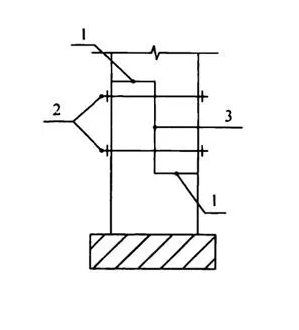

圖17 搭接榫連接

1-承壓面;2-螺栓;3-豎向結合面

8.3 木 梁

8.3.1 木梁或木擱柵多因入墻端通風不良潮濕，年久腐朽。不同地區修繕方法各不相同，綜合分析用木夾板加固比較通用可靠，所以選用了木夾板修繕方法。

8.3.2 下?lián)问戒摾瓧U修繕補強形式多樣，圖18是一種較為簡單的做法，此做法一般用在修繕截面小、承載能力不足出現顫動或撓度過大的梁，經加下?lián)问戒摾瓧U組成新的受力構件。

在修繕施工前，要特別注意檢查木梁兩端頭的材質是否腐朽、蟲蛀，只有在材質完好的條件下才能保證鋼拉桿固定牢靠。新加拉桿下?lián)蜗到y(tǒng)應在梁軸線的同一垂直平面內，施工中應注意檢查以保證結構的穩定性，達到設計要求。

?

?

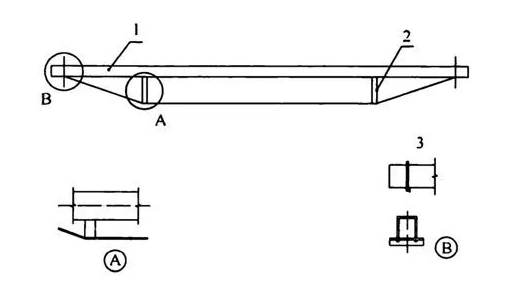

圖 18 下?lián)问戒摾瓧U加固梁

1-木梁;2-撐桿;3-支撐鋼拉桿

8.3.3 扁鋼箍制作要求外形規整，保證尺寸準確，與梁結合貼附。加工時要足尺放樣。特別要注意連接螺栓卡口閉合后應有間隙，這樣才能使螺栓緊固嚴密，并與梁表面貼附。

8.3.4～8.3.7 對木梁提出部分修繕補強的施工方法。

8.4 木屋架

8.4.1 木屋架需修繕或立貼式木構架的牮正，大多是由于木材通風不良受潮、蟲蛀等多種原因造成局部損壞或變形。由于立貼式構架或木屋架都是重要承重構件，因此在施工前，應根據修繕要求制定不同的施工方案和安全技術措施，確保安全施工。

8.4.2、8.4.3 木屋架端節點因年久上下弦入墻處腐朽，承壓面、抗剪面損壞，造成屋架下沉。施工前要拆開直觀檢查，當需頂升復位時要結合屋架受力特點做必要的臨時支撐措施，確保頂升時穩定，防止突然破壞。木屋架端頭雙面加木夾板施工要求嚴格，特別是上下弦相接的承壓面都應貼附嚴密才能到達修繕效果。圖19是木屋架端節點用木夾板串桿連接補強的一種形式。

8.4.4 木豎桿用鋼拉桿修繕補強見圖20，除用在屋架中央，也可用在節間的木豎桿補強。

鋼拉桿一般有2根或4根。這種形式的串拉桿，穿過鋼件孔眼與原木豎桿應對稱平行串附，當屋架中央豎桿為木豎桿，施工時需鋸截上部時，應對屋架上弦臨時支撐以免屋架突然破壞。

8.4.5 立貼式木構架是檁梁柱連接的整體受力結構，由于年久、木柱根腐朽等原因，整個房屋一側或兩側發生傾斜，嚴重影響使用和結構安全。修繕多采用牮拉復位方法，南方地區已具有牮正專門技術，一定要按照本條中的施工順序進行牮正。

?

?

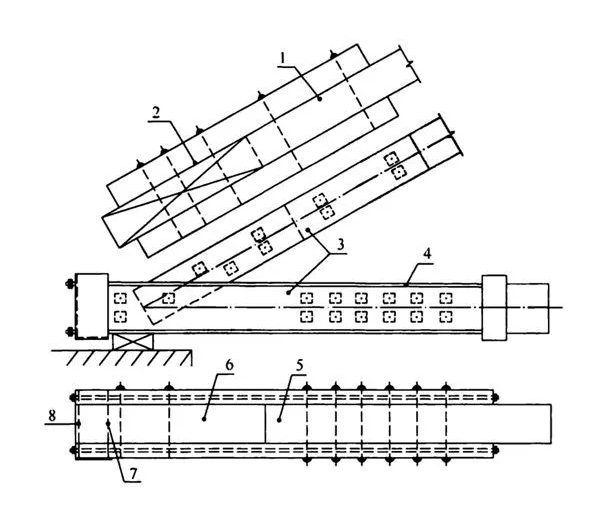

圖19 木夾板串桿加固

1-原有上弦;2-新加方木;3-新加木夾板;4-串桿;5-原有下弦;6-上弦;7-新加硬木枕塊;8-槽鋼

?

?

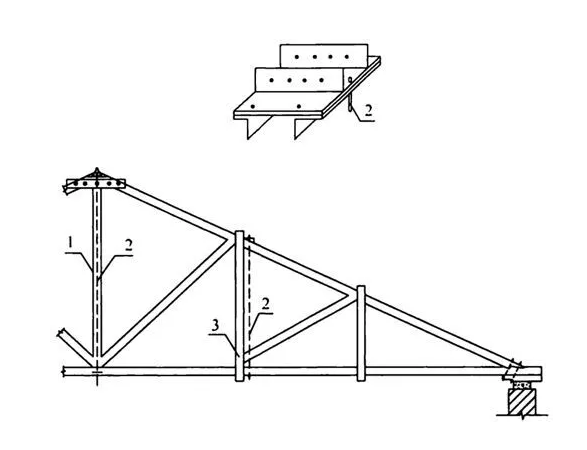

圖20 木豎桿加固

1-原有木拉桿;2-加固拉桿;3-原有夾板剪面開裂

8.5 其他木構件

8.5.2 木樓梯修繕包括常用的兩種類型，明幫三角木及裝幫樓梯。對明幫樓梯修繕考慮了拆換打夾板。裝幫樓梯只考慮了換幫一種形式。本次修訂條文中增加了樓梯斜梁上的三角木損壞和踏步板磨損嚴重的修繕方法。

8.5.3 木頂棚修繕包括一般常用的木吊桿，把頂棚吊在木檁上及在寒冷地區采用木擱柵承受頂棚及保溫層的做法加固。
